        快锁插销，带旋转驱动器和塑料或不锈钢旋转头

商品描述/产品说明

产品说明材料：不锈钢制壳体。
钢制或不锈钢螺栓。
热塑性塑料 PA（聚酰胺）或不锈钢旋钮。
不锈钢顶珠及弹簧。规格：亮色壳体。
螺栓经调质和镀镍。
螺栓不锈钢经调质。
玻璃纤维增强型旋钮，黑色或亮色。
顶珠经调质。提示：安装方式 1，用于板厚 6 mm 或 12 mm。
安装方式 2，用于板厚最大为 20 mm。
包括固定螺栓 M2 或 M3。

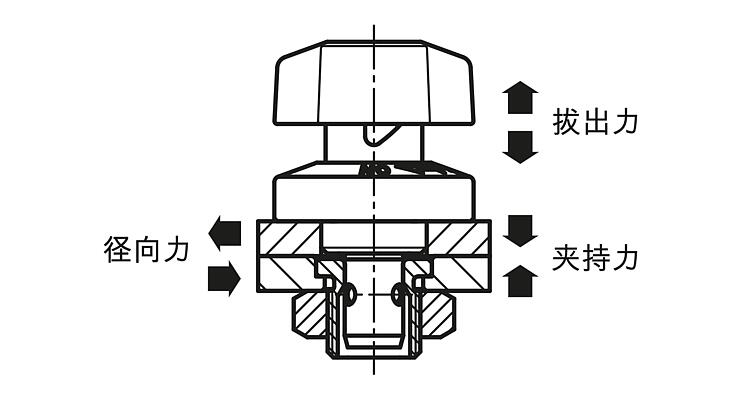

如果超过夹持力，则板与板之间会产生 0.1 mm 以上的间隙。

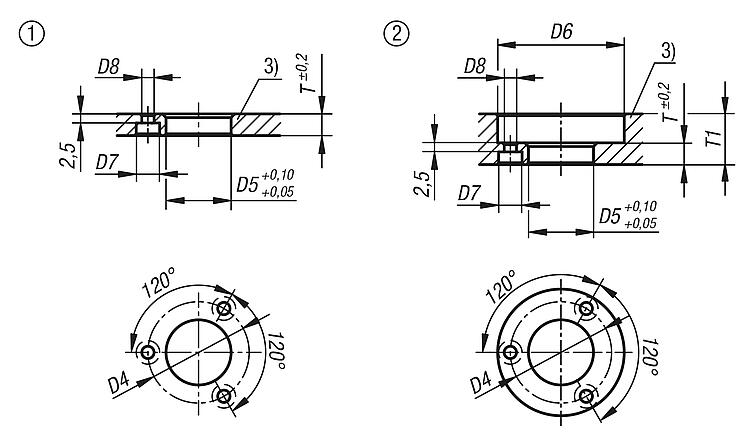

注意：指定的拔出力只适用于与衬套 03192-02 搭配使用的情况。附件：衬套 03192-02。图纸提示：

1) 安装方式 1
2) 安装方式 2
3) 板

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03192-01 快锁插销，带旋转驱动器和塑料或不锈钢旋转头

305 kB

快锁插销的技术资料

250 kB

图纸

商品选择/筛选

订货号	材料	类型 2	D	D1	D2	D3	D4	H	H1	L2	L5	M	D5	D6	D7	D8	T	T1	夹持力 N	夹紧力 N	径向力 kN	拔出力 F kN	工作温度	价格
03192-01-620	聚酰胺	钢制销钉	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	90	30	3	0,5	≤130 °C	根据要求
03192-01-1022	聚酰胺	钢制销钉	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	150	50	9	1,5	≤130 °C	根据要求
03192-01-1028	聚酰胺	钢制销钉	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	150	50	9	1,5	≤130 °C	根据要求
03192-01-1620	不锈钢	不锈钢销钉	14	6	25	25	21	24,5	6,5	19,5	14	M2x3	14	26	4,4	2,4	6	6-10	90	30	3	0,5	≤130 °C	根据要求
03192-01-11022	不锈钢	不锈钢销钉	18	10	34	34	28	31	10	21,5	16	M3x4	18	35	6,5	3,4	6	6-14	150	50	9	1,5	≤130 °C	根据要求
03192-01-11028	不锈钢	不锈钢销钉	18	10	34	34	28	31	10	27,5	22	M3x4	18	35	6,5	3,4	12	12-20	150	50	9	1,5	≤130 °C	根据要求
