        Strojní nožky

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Kovové díly z oceli, pevnost 5.6.
Elastomer přírodní kaučuk,
tvrdost střední, 60° ShoreProvedení: Ocel, pozinkovaná.Upozornění:Strojní nožky jsou osvědčené, univerzálně použitelné prvky pro elastické uložení stroje jakéhokoliv druhu. Strojní nožky nacházejí uplatnění všude tam, kde je nutné vyhnout se velkým horizontálním pohybům. Jejich horizontální tuhost je ve všech směrech větší než tuhost vertikální. Při správném použití zabraňují vynikajícím způsobem šíření otřesů a hluku.

Speciálně pro případy použití, u nichž je nutno počítat s tahovými silami (např. v lodním stavitelství), se nabízejí strojní nožky s pojistkou proti odtržení.

Uvedené údaje o zatížení jsou směrné hodnoty pro statické zatížení při tvrdosti pryže 60° Shore A.

Otvory D2 se mohou použít pro jiná použití montážního úhelníku.Na vyžádání:Strojní nožky s tvrdostí pryže 40° nebo 70° Shore A.Odkaz na výkres:

1) se zajištěním proti odtržení

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 27760 Strojní nožky

202 kB

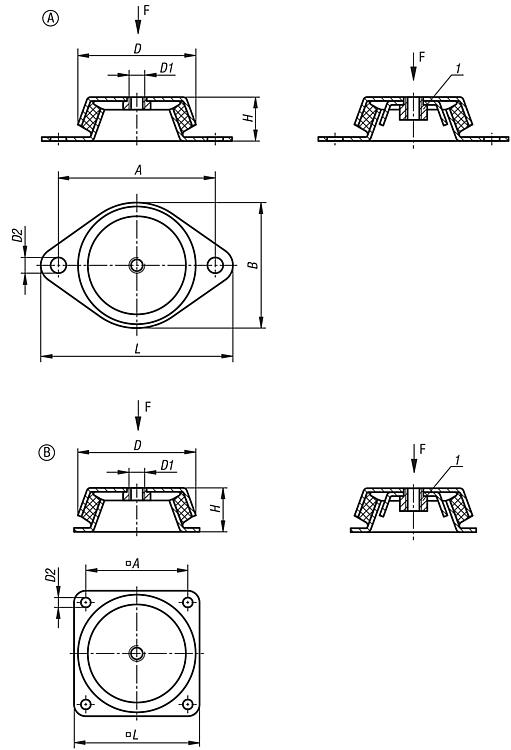

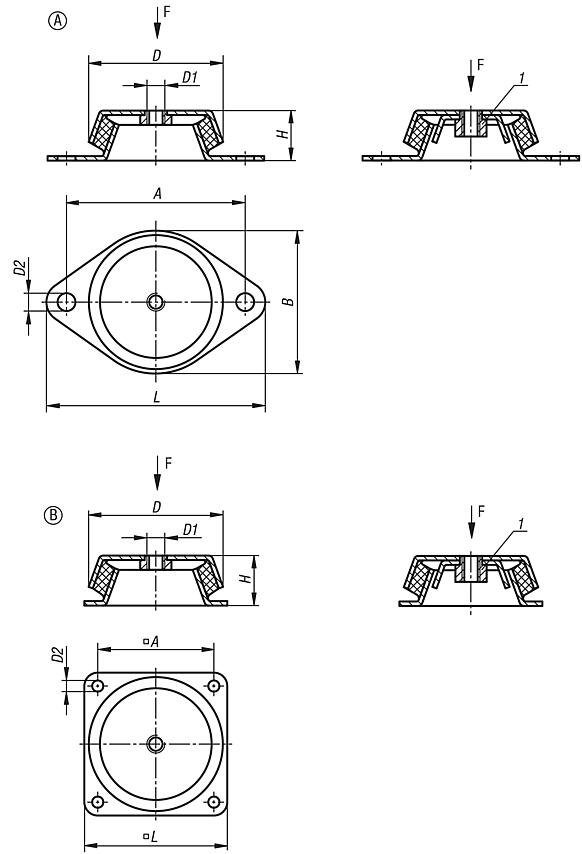

Výkresy (celkový přehled)

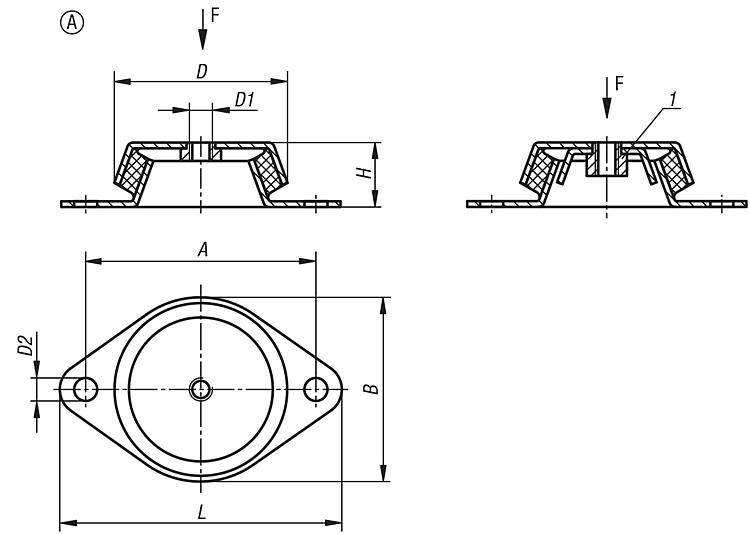

Strojní nožky provedení A

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 1	A	B	D	D1	D2	H	L	Zatížitelnost max. kN	Cena
27760-062060	A	bez zajištění proti odtržení	85	66	62	M10	8,2	30	110	1,5	29,65 €
27760-078060	A	bez zajištění proti odtržení	110	78	78	M10	9	30	128	1,8	29,65 €
27760-092060	A	bez zajištění proti odtržení	110	96	86	M12	10,2	42	140	3	35,47 €
27760-106060	A	bez zajištění proti odtržení	140	110	106	M12	12,4	39	170	3,6	30,62 €
27760-062160	A	se zajištěním proti odtržení	85	66	62	M10	8,2	30	110	1,5	37,38 €
27760-078160	A	se zajištěním proti odtržení	110	78	78	M10	9	30	128	1,8	37,38 €
27760-092160	A	se zajištěním proti odtržení	110	96	86	M12	10,2	42	140	3	53,84 €
27760-106160	A	se zajištěním proti odtržení	140	110	106	M12	12,4	39	170	3,6	39,01 €
