22005Ozubené řemenice profil HTD 5M, pro montáž s kuželovými... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Ocel nebo šedá litina.Provedení: fosfátováno.Upozornění:Standardní profil HTD s metrickou roztečí (půlkruhové ozubení). Alespoň jedna řemenice musí mít lemové kotouče. Kuželový otvor pro upínací pouzdra Taper. Upínací pouzdra Taper je třeba objednat samostatně, jsou k dostání pro různé průměry hřídele. Řemenice s otvorem Taper jsou staticky vyvážené podle ISO 1940 jakostní stupeň G16.Příslušenství:Upínací pouzdra Taper 23200.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

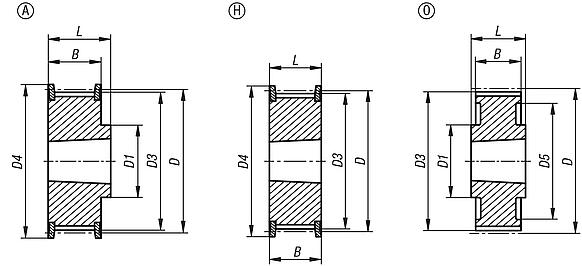

| Objednací číslo | Šířka řemene | Provedení | Materiál
základní
těleso | Provedení 2 | Počet
zubů
| D
| D1
max. | D3 | D4
max. | D5 | B | L | CAD | Přís. | Cena | Objednat |
|---|
| 22005-0515034 | 15 | H | ocel | fa.taper upínací pouzdro 1008 | 34 | 54,11 | - | 52,97 | 57 | - | 22 | 22 |  |  | 16,04 € | | | 22005-0515036 | 15 | H | ocel | fa.taper upínací pouzdro 1108 | 36 | 57,3 | - | 56,16 | 62 | - | 22 | 22 | | | 17,27 € | | | 22005-0515038 | 15 | H | ocel | fa.taper upínací pouzdro 1108 | 38 | 60,48 | - | 59,34 | 67 | - | 22 | 22 | | | 17,97 € | | | 22005-0515040 | 15 | H | ocel | fa.taper upínací pouzdro 1108 | 40 | 63,66 | - | 62,52 | 73 | - | 22 | 22 | | | 18,15 € | | | 22005-0515044 | 15 | H | ocel | fa.taper upínací pouzdro 1108 | 44 | 70,03 | - | 68,89 | 75 | - | 22 | 22 | | | 20,77 € | | | 22005-0515048 | 15 | A | ocel | fa.taper upínací pouzdro 1210 | 48 | 76,39 | 64 | 75,25 | 84 | - | 20,5 | 25 | | | 21,53 € | | | 22005-0515056 | 15 | A | šedá litina | fa.taper upínací pouzdro 1210 | 56 | 89,13 | 70 | 87,99 | 94 | - | 20,5 | 25 | | | 23,86 € | | | 22005-0515064 | 15 | A | šedá litina | fa.taper upínací pouzdro 1210 | 64 | 101,86 | 80 | 100,72 | 108 | - | 20,5 | 25 | | | 24,97 € | | | 22005-0515072 | 15 | A | šedá litina | fa.taper upínací pouzdro 1610 | 72 | 114,59 | 92 | 113,45 | 121 | - | 20,5 | 25 | | | 26,19 € | | | 22005-0515080 | 15 | A | šedá litina | fa.taper upínací pouzdro 1610 | 80 | 127,32 | 92 | 126,18 | 135 | - | 20,5 | 25 | | | 26,91 € | | | 22005-0515090 | 15 | O | šedá litina | fa.taper upínací pouzdro 1610 | 90 | 143,24 | 92 | 142,1 | - | 122 | 20,5 | 25 | | | 32,75 € | | | 22005-0515112 | 15 | O | šedá litina | fa.taper upínací pouzdro 1610 | 112 | 178,25 | 110 | 177,11 | - | 157 | 20,5 | 25 | | | 50,58 € | |
|
