21904-05Ukazatel polohy s dutým hřídelem z nerezové oceli |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Pouzdro polyamid 6.
Dutý hřídel z nerezové oceli.
Průzor z plastu.
Závitový kolík z nerezové oceli.Provedení: Pouzdro odolné proti nárazu.
Dutý hřídel a závitový kolík, bez povrchové úpravy.
Číselníková kola černá, číslice bílé.Upozornění:Ukazatele polohy umožňují jedním pohledem přímo odečítat nastavené hodnoty.
Údaj indikátoru lze volit na otáčku vřetene (příslušné stoupání vřetena), přičemž je možné různé zobrazované hodnoty realizovat prostřednictvím převodového ústrojí.
Ukazatelé polohy se vyznačují svým velmi výrazným displejem a jemným odečtem. Mají podporu točivého momentu, která se vkládá na protější straně do otvoru.Technické údaje:– Počítadlo je pěticiferné s přesnějšími odečty
– Výška číslic cca 7 mm
– Ø duté hřídele 20 H7 mm
– Teplotní odolnost až do 80 °C
– odolné vůči olejům a rozpouštědlům
– odolné vůči vniknutí prachuNa vyžádání:– Kryt počítadla z minerálního skla
– Axiální těsnění (prachotěsné)
– vodotěsné
– Ochrana proti vibracím StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

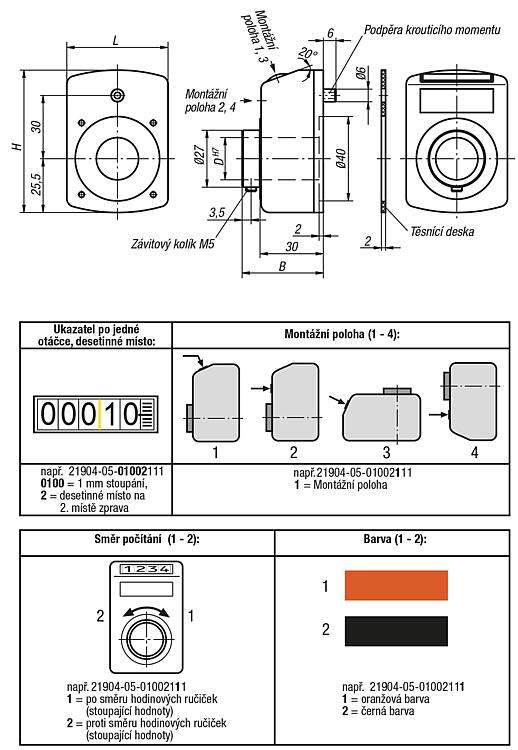

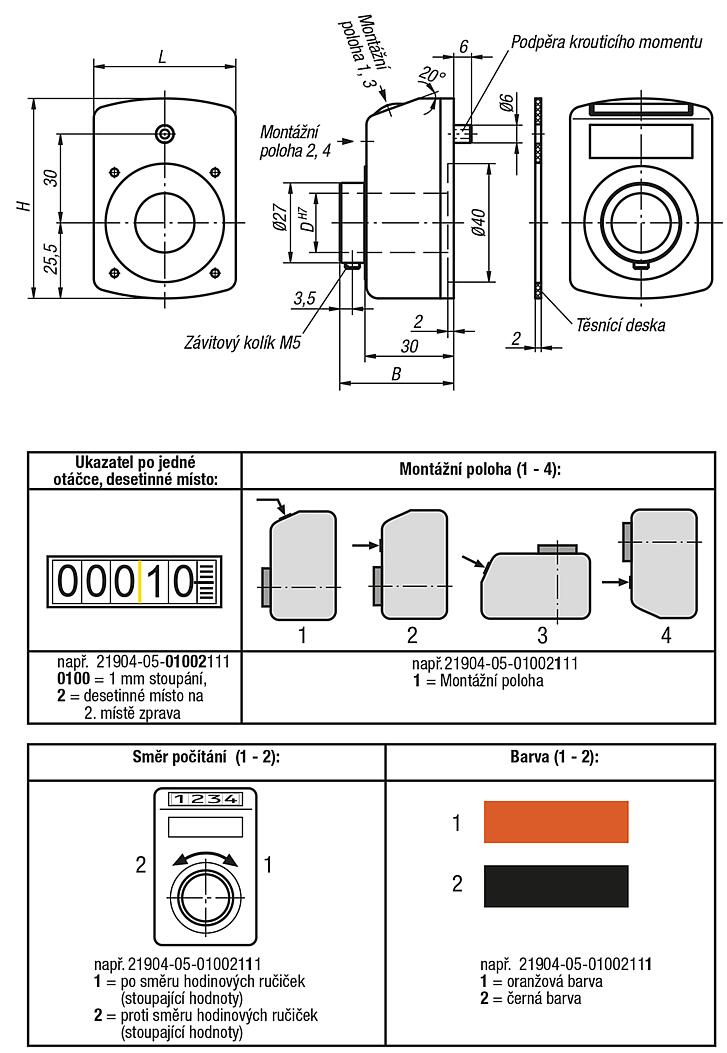

Objednací číslo
čistě oranžová RAL 2004 | Objednací číslo
černá | B | D | H | L | Stoupání | Ukazatel
po jedné
otáčce | Desetinná
čárka na
místě | max.
počet otáček
ot/min | Filtr |
|---|
| 21904-05-01001**1 | 21904-05-01001**2 | 38,5 | 20 | 67,5 | 48 | 1 | 0001,0 | 1 | 500 |  | | 21904-05-01002**1 | 21904-05-01002**2 | 38,5 | 20 | 67,5 | 48 | 1 | 000,10 | 2 | 500 | | | 21904-05-01501**1 | 21904-05-01501**2 | 38,5 | 20 | 67,5 | 48 | 1,5 | 0001,5 | 1 | 500 | | | 21904-05-02001**1 | 21904-05-02001**2 | 38,5 | 20 | 67,5 | 48 | 2 | 0002,0 | 1 | 500 | | | 21904-05-02501**1 | 21904-05-02501**2 | 38,5 | 20 | 67,5 | 48 | 2,5 | 0002,5 | 1 | 500 | | | 21904-05-03001**1 | 21904-05-03001**2 | 38,5 | 20 | 67,5 | 48 | 3 | 0003,0 | 1 | 500 | | | 21904-05-04001**1 | 21904-05-04001**2 | 38,5 | 20 | 67,5 | 48 | 4 | 0004,0 | 1 | 375 | | | 21904-05-05001**1 | 21904-05-05001**2 | 38,5 | 20 | 67,5 | 48 | 5 | 0005,0 | 1 | 300 | | | 21904-05-06001**1 | 21904-05-06001**2 | 38,5 | 20 | 67,5 | 48 | 6 | 0006,0 | 1 | 250 | | | 21904-05-10001**1 | 21904-05-10001**2 | 38,5 | 20 | 67,5 | 48 | 10 | 0010,0 | 1 | 150 | |
|
