21901-05Ukazatel polohy s dutým hřídelem z nerezové oceli |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Pouzdro polyamid 6.
Dutý hřídel z nerezové oceli.
Průzor z plastu.
Závitový kolík z nerezové oceli.Provedení: Pouzdro odolné proti nárazu.
Dutý hřídel a závitový kolík, bez povrchové úpravy.
Číselníková kola černá, číslice bílé.Upozornění:Ukazatele polohy umožňují jedním pohledem přímo odečítat nastavené hodnoty.
Údaj indikátoru lze volit na otáčku vřetene (příslušné stoupání vřetena), přičemž je možné různé zobrazované hodnoty realizovat prostřednictvím převodového ústrojí.
Ukazatele polohy se vyznačují malými konstrukčními rozměry s velmi výrazným displejem. Jsou vhodné zejména pro malé vzdálenosti vřeten a malé průměry hřídelí. Mají podporu točivého momentu, která se vkládá na protější straně do otvoru.Technické údaje:- Počítadlo je trojciferné
– Výška číslic cca 4 mm
– Ø duté hřídele 10 H7 mm
– teplotní odolnost až do 80 °C
– odolné vůči olejům a rozpouštědlůmNa vyžádání:zobrazení v palcíchZvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

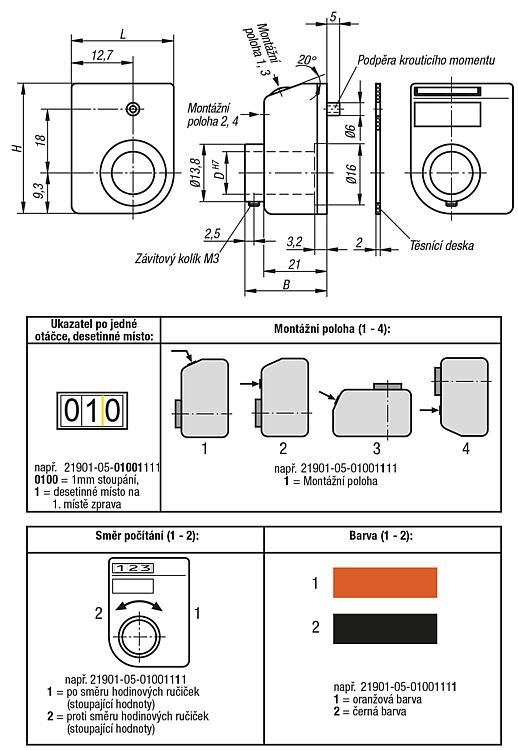

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
čistě oranžová RAL 2004 | Objednací číslo
černá | B | D | H | L | Stoupání | Ukazatel
po jedné
otáčce | Desetinná
čárka na
místě | max.
počet otáček
ot/min | Filtr |
|---|
| 21901-05-01001**1 | 21901-05-01001**2 | 26 | 10 | 33 | 22 | 1 | 01,0 | 1 | 500 |  | | 21901-05-02001**1 | 21901-05-02001**2 | 26 | 10 | 33 | 22 | 2 | 02,0 | 1 | 500 | | | 21901-05-02501**1 | 21901-05-02501**2 | 26 | 10 | 33 | 22 | 2,5 | 02,5 | 1 | 500 | | | 21901-05-03001**1 | 21901-05-03001**2 | 26 | 10 | 33 | 22 | 3 | 03,0 | 1 | 500 | | | 21901-05-04001**1 | 21901-05-04001**2 | 26 | 10 | 33 | 22 | 4 | 04,0 | 1 | 375 | | | 21901-05-05001**1 | 21901-05-05001**2 | 26 | 10 | 33 | 22 | 5 | 05,0 | 1 | 300 | | | 21901-05-06001**1 | 21901-05-06001**2 | 26 | 10 | 33 | 22 | 6 | 06,0 | 1 | 250 | | | 21901-05-08001**1 | 21901-05-08001**2 | 26 | 10 | 33 | 22 | 8 | 08,0 | 1 | 180 | | | 21901-05-10001**1 | 21901-05-10001**2 | 26 | 10 | 33 | 22 | 10 | 10,0 | 1 | 150 | |
|
